Bombas centrífugas verticais Inline

Bombas que fazem parte da própria tubulação, com instalação simples, manutenção do vedante sem desmontar a bomba e vazões acima de 1.900 l/s.

Fale com um especialista Quero saber mais

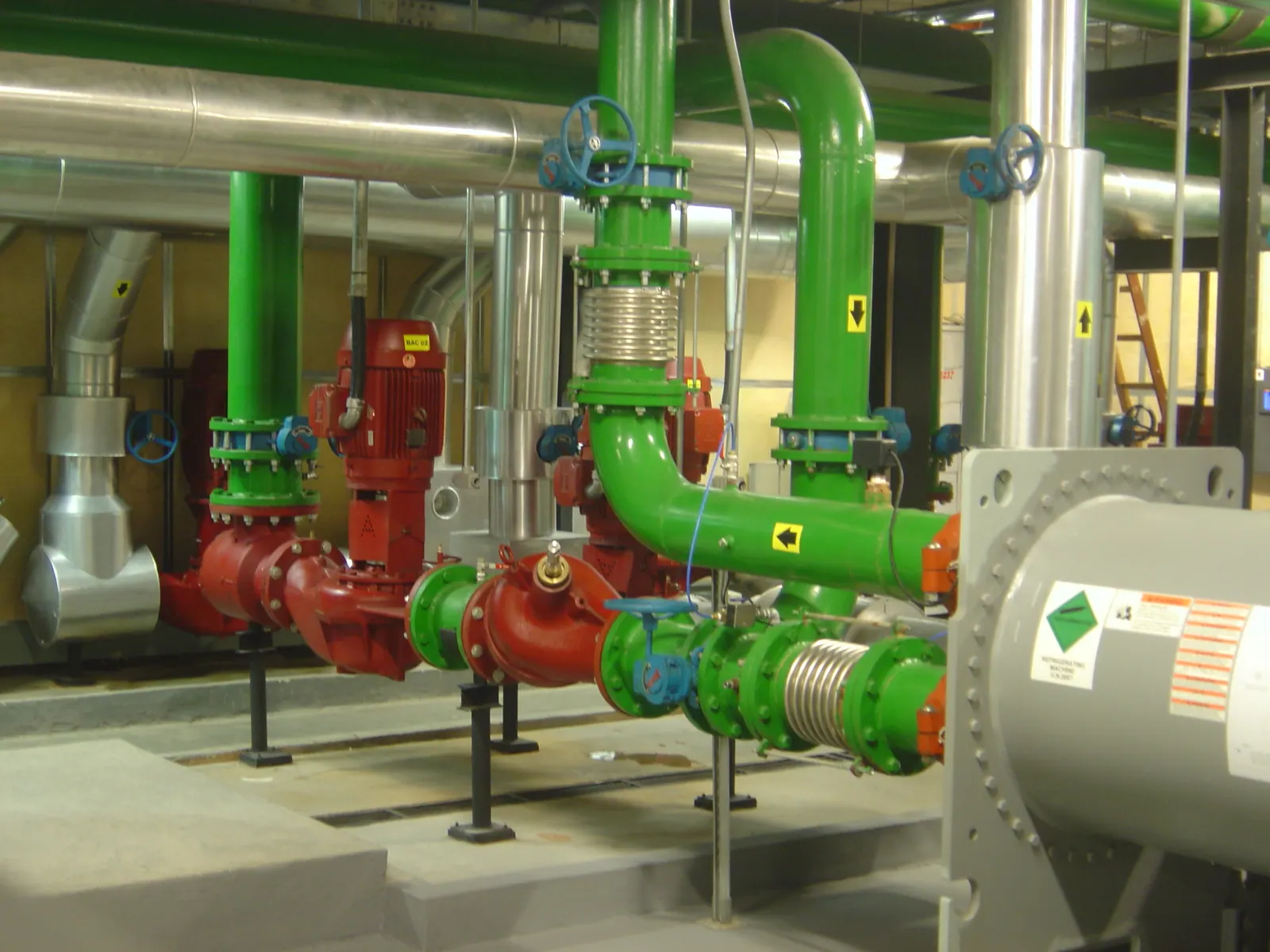

Bombas centrífugas verticais vermelhas instaladas em linha, com tubulações verdes

Vazão, pressão e espaço.

de vazão, o equivalente a mais de 30.000 USgpm: acima de1.900l/s
de vazão, o equivalente a mais de 30.000 USgpm
de pressão de operação a 65 °C, na versão em ferro dúctil (12 bar na de ferro fundido): até25bar
de pressão de operação a 65 °C, na versão em ferro dúctil (12 bar na de ferro fundido)
mais espaço ocupado por uma bomba horizontal equivalente, de carcaça bipartida e montada em base: até3vezes
mais espaço ocupado por uma bomba horizontal equivalente, de carcaça bipartida e montada em base

Catálogo técnico do fabricante (2013).

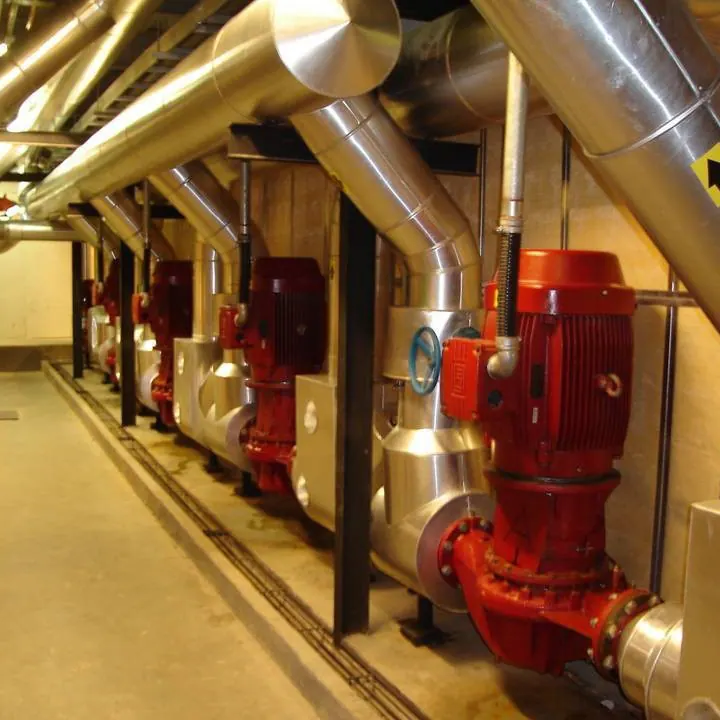

Fileira de bombas centrífugas verticais Inline em vermelho, instaladas na tubulação de uma casa de máquinas

O que é uma bomba centrífuga vertical Inline

Parte da tubulação

A bomba vertical Inline é instalada como um componente da própria tubulação. Os suportes dos tubos, dimensionados para o peso da bomba, da tubulação e dos acessórios, são os únicos suportes necessários.

Menos obras e menos acessórios

Dispensa bases de inércia e suas molas, conectores flexíveis de tubos, alinhamento e rejuntamento no campo. Isso reduz o espaço de montagem e o custo final de instalação, e dá mais flexibilidade de instalação.

Vedante trocado sem desmontar a bomba

O acoplamento rígido, bipartido no sentido axial, é retirado para dar acesso ao vedante mecânico pelo espaço entre os eixos da bomba e do motor, sem mexer nos outros componentes. Ao recolocá-lo, o conjunto volta ao alinhamento de fábrica.

Silenciosa e confiável

O impulsor, balanceado dinamicamente, e o eixo, que gira na vertical sobre a linha central, dão uma bomba silenciosa, de longa duração e com mínima vibração. O projeto vertical em linha não tem rolamentos de bomba para manter.

O que a instalação ganha

Menos espaço

Ocupa menos área de montagem, por ser instalada como parte da tubulação.

Instalação mais simples

Sem bases de inércia, conectores flexíveis e alinhamento no campo, o custo final de instalação diminui.

Manutenção rápida

O vedante mecânico, principal item de serviço de uma bomba, é retirado sem desmontar a bomba nem o motor.

Menos tempo parado

Projeto confiável, sem rolamentos de bomba para manter, e com menos tempo de inatividade.

Construção e acessórios

A bomba pode ter sucção individual ou dupla, e há acessórios para estabilizar o fluxo e controlar a vazão.

Construção da bomba

De etapa única, com sucção individual ou dupla e flanges de sucção e descarga do mesmo tamanho.

Carcaça em ferro fundido (12 bar a 65 °C) ou em ferro dúctil (25 bar a 65 °C)
Impulsor de bronze, do tipo totalmente fechado e balanceado dinamicamente
Eixo em aço inoxidável
Acoplamento em liga de alumínio de alta resistência

Vedação mecânica

Há duas disposições de vedante mecânico, ambas retiradas com facilidade para manutenção.

Externo, balanceado e de múltiplas molas, de alto desempenho e o mais fácil de retirar
Interno, uma alternativa econômica

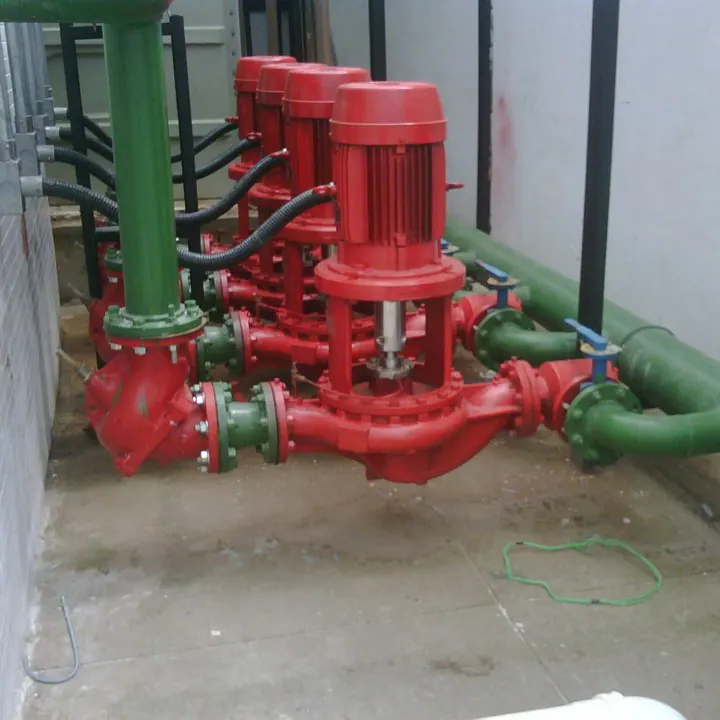

Bombas centrífugas verticais Inline instaladas lado a lado, com a tubulação de sucção e de recalque

Guia de sucção

Estabiliza o fluxo na entrada da bomba e protege o equipamento.

Conjunto de aletas para estabilização do fluxo
Elemento filtrante removível, em aço inoxidável (filtro Y)
Filtro de partida (start-up), de malha fina

Válvula tripla

Reúne em um único corpo as funções de retenção, bloqueio e regulagem de vazão, com capacidade de medição de fluxo.

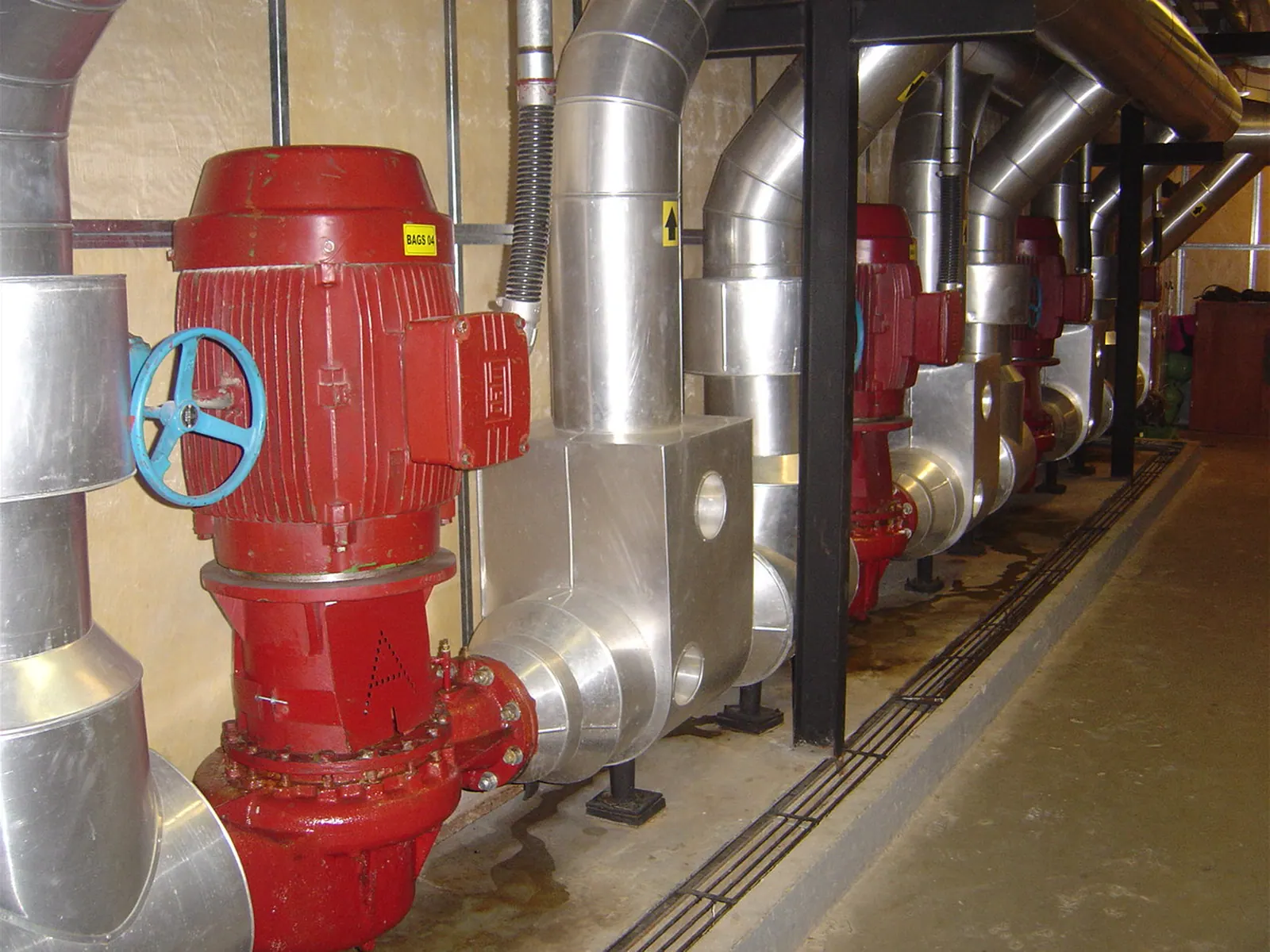

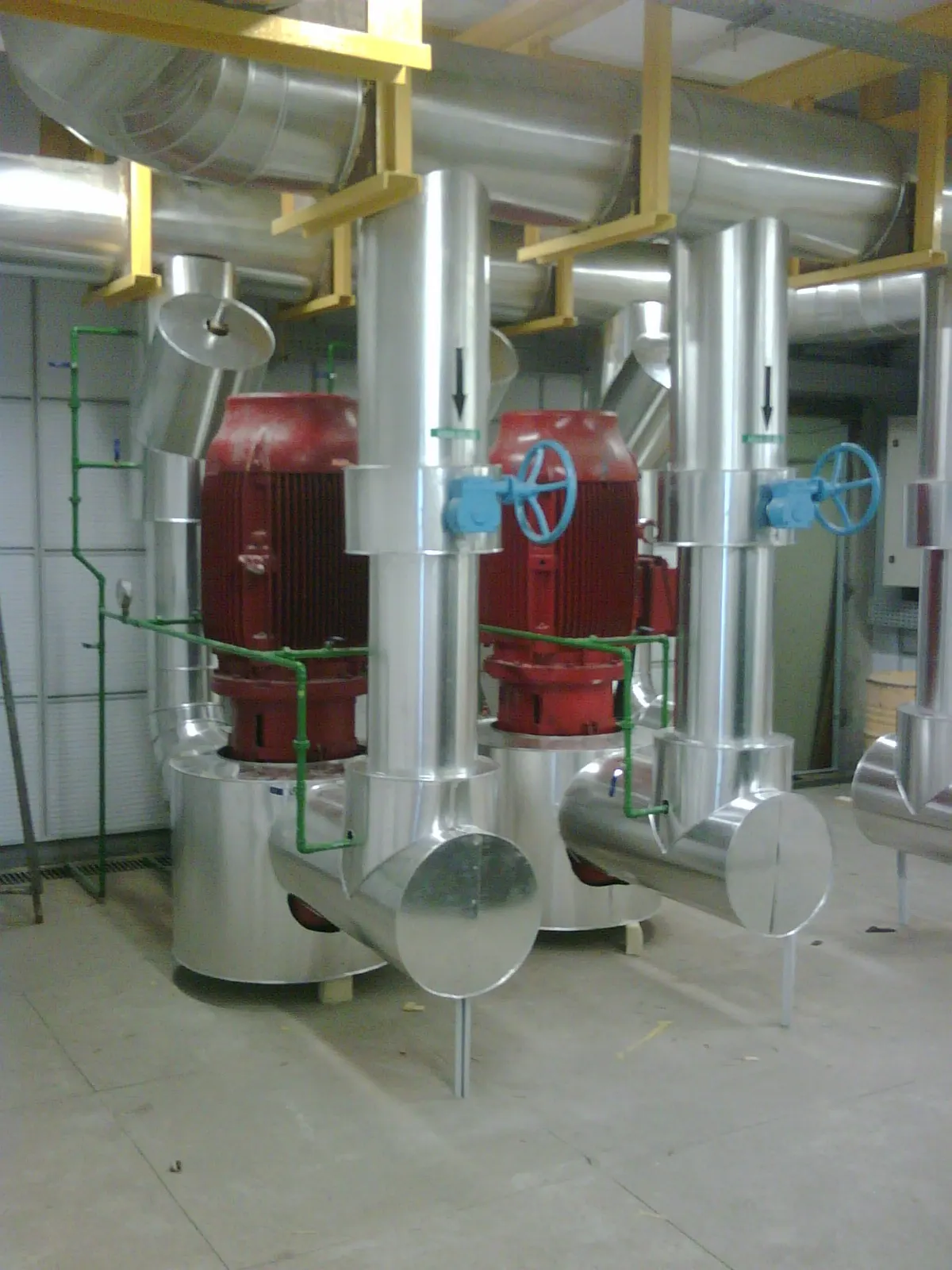

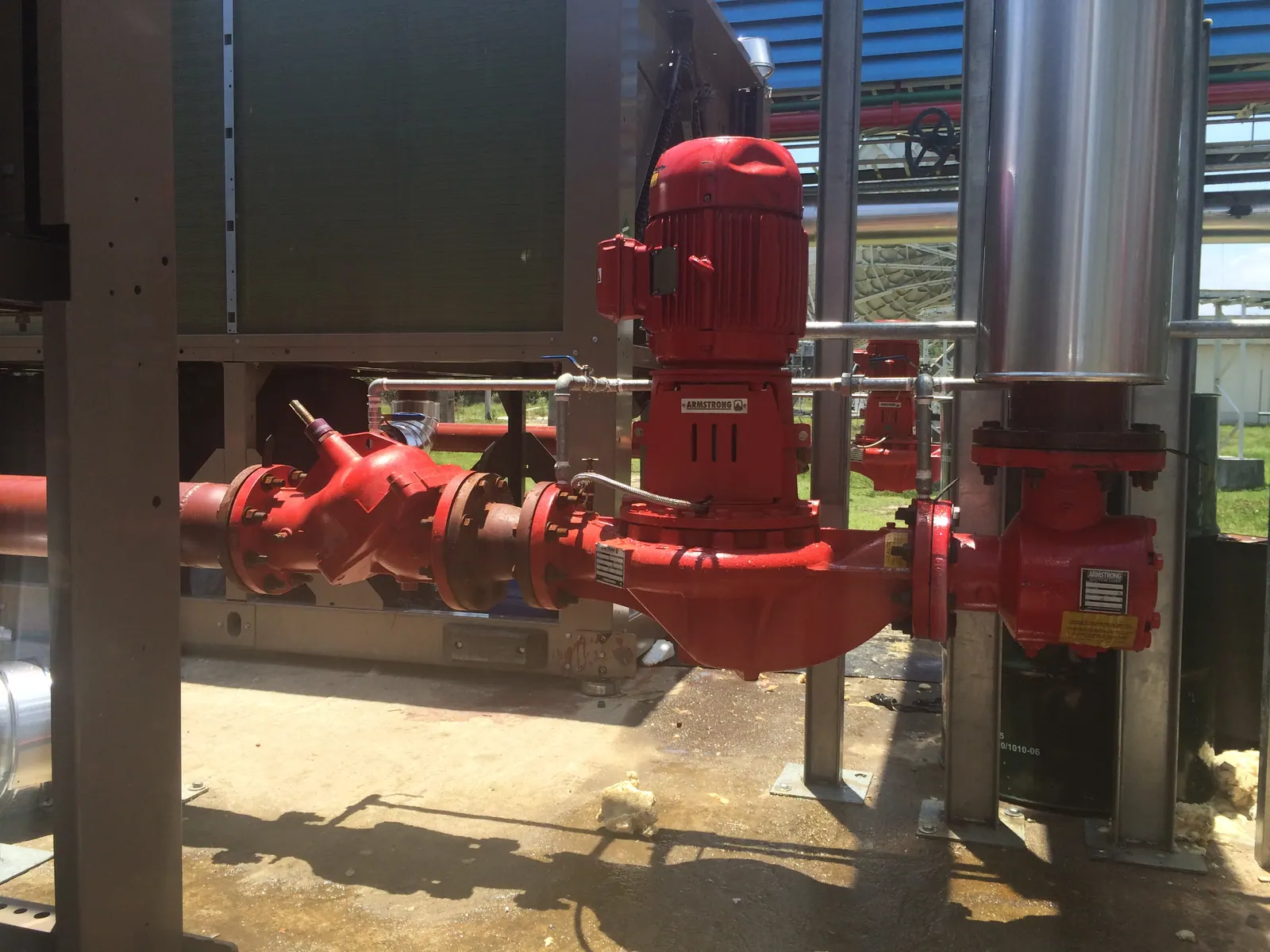

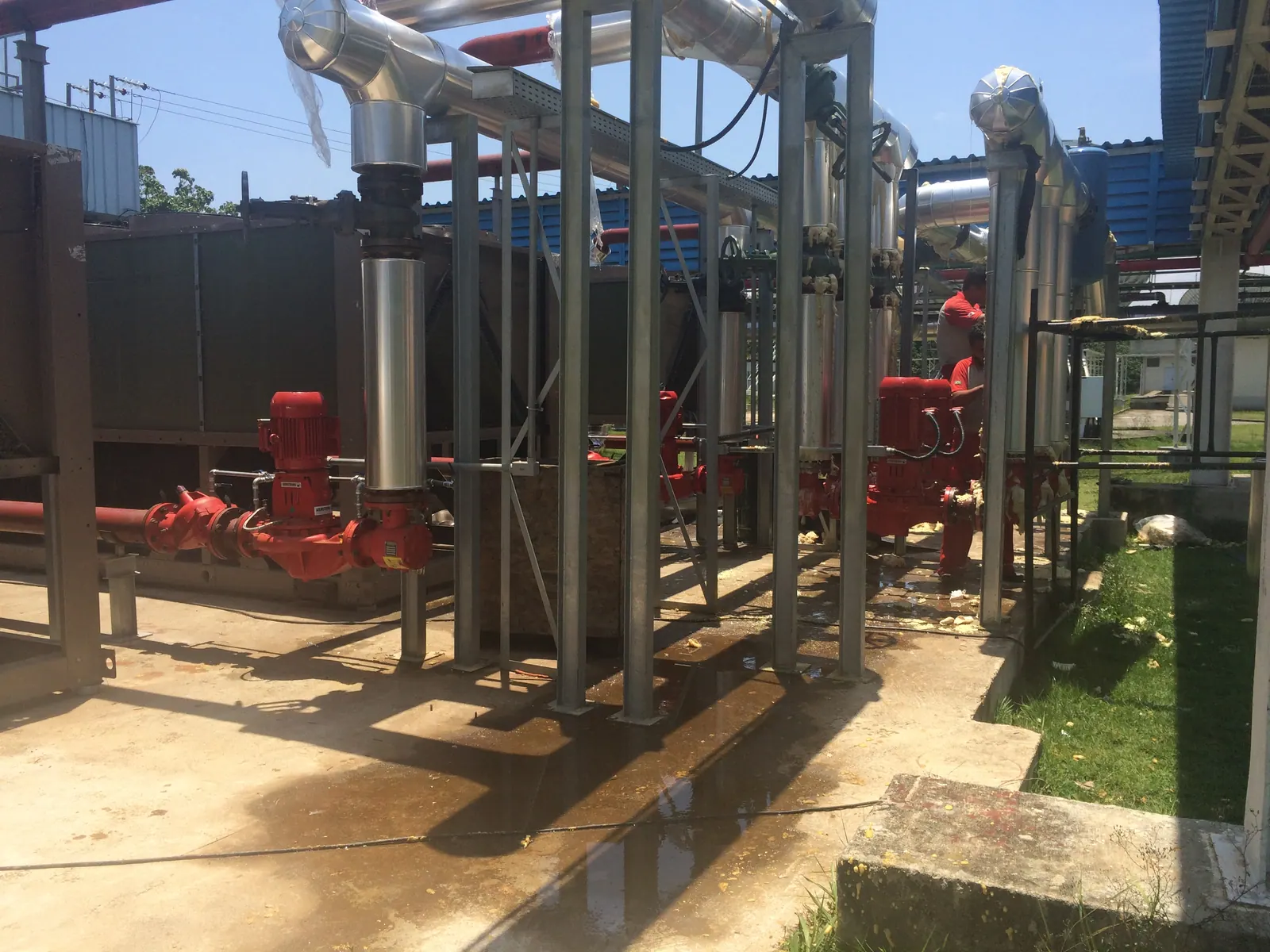

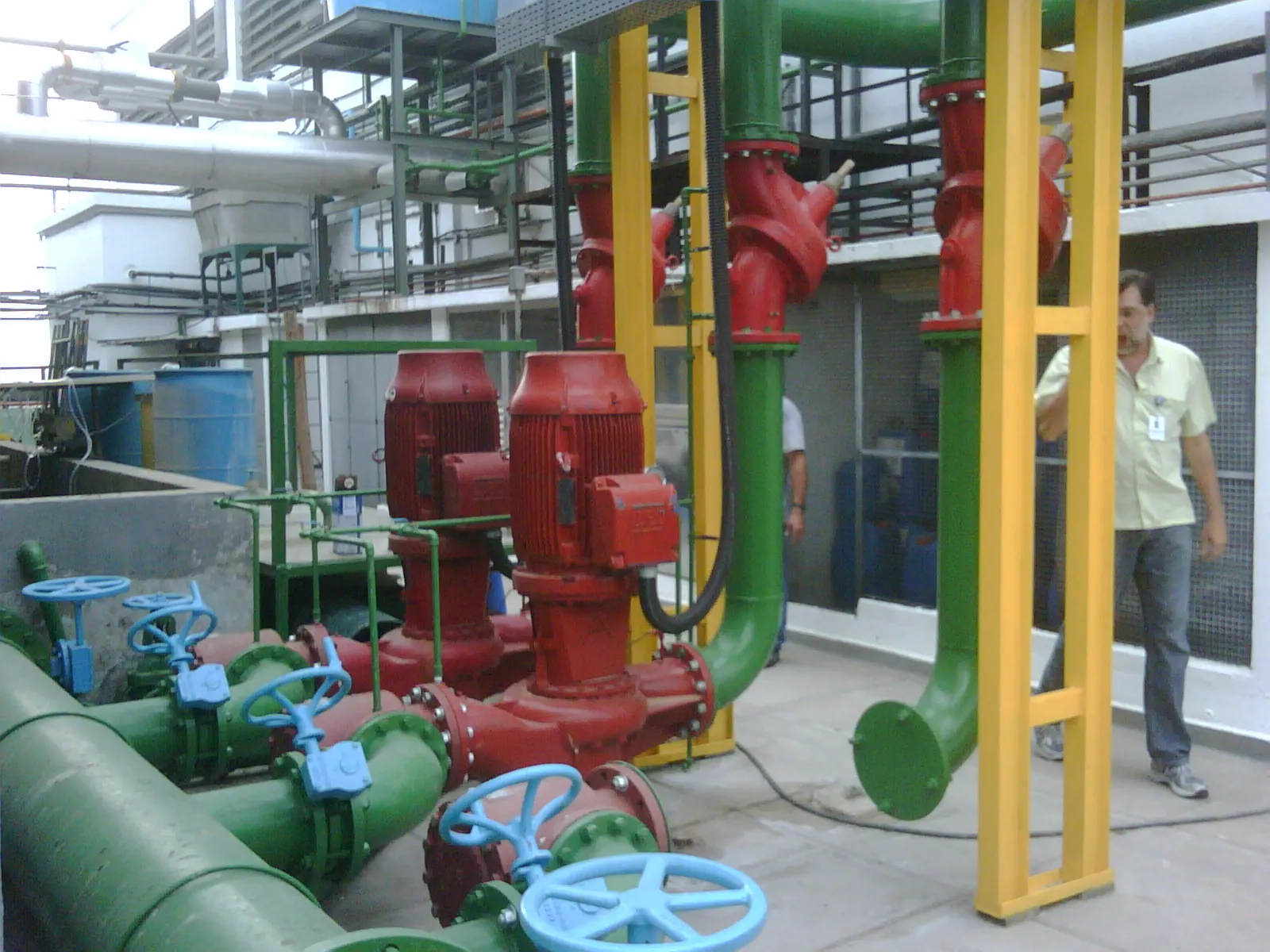

Bombas instaladas

Perguntas frequentes

O que é uma bomba centrífuga vertical Inline?

É uma bomba instalada como parte da própria tubulação, na vertical. Os suportes dos tubos, dimensionados para o peso da bomba, da tubulação e dos acessórios, são os únicos necessários.

Preciso de bases de inércia ou conectores flexíveis?

Não. A instalação elimina a necessidade de bases de inércia e suas molas, de conectores flexíveis de tubos, de alinhamento e de rejuntamento no campo.

Como é feita a troca do vedante mecânico?

Retira-se o acoplamento bipartido, o que abre espaço entre os eixos da bomba e do motor para remover todos os componentes do vedante, sem perturbar a bomba nem o motor. Ao reinstalar o acoplamento, o alinhamento de fábrica é restabelecido.

Que vazão e pressão a bomba atende?

Vazões acima de 1.900 l/s (mais de 30.000 USgpm). A versão em ferro fundido opera a até 12 bar e a em ferro dúctil a até 25 bar, a 65 °C.

De que materiais a bomba é feita?

Carcaça em ferro fundido ou ferro dúctil, impulsor de bronze totalmente fechado e balanceado dinamicamente, eixo em aço inoxidável e acoplamento em liga de alumínio de alta resistência.

Que acessórios acompanham a bomba?

O guia de sucção, com aletas de estabilização do fluxo, filtro Y removível em aço inoxidável e filtro de partida de malha fina, e a válvula tripla, que reúne retenção, bloqueio e regulagem de vazão com medição de fluxo.

Como defino o modelo certo para a minha operação?

A escolha depende da vazão, da altura manométrica, da pressão e da aplicação. Fale com um especialista da Distritec, que apoia a seleção, a instalação e o suporte técnico.
